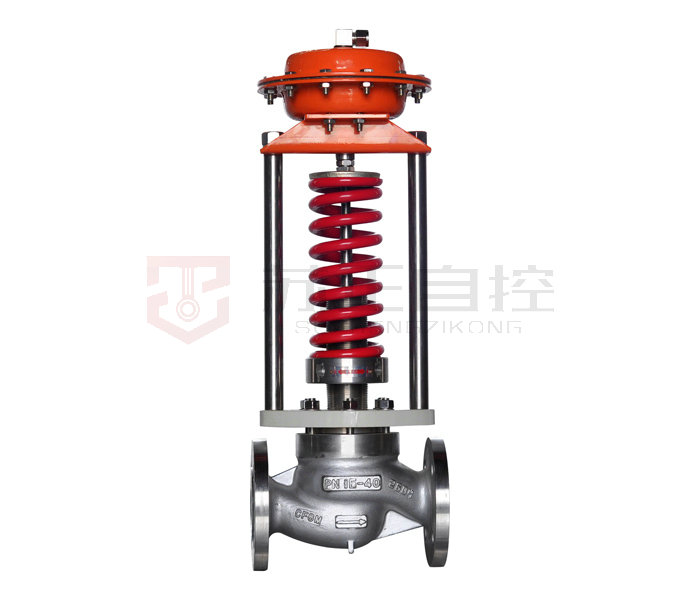

自力式調節閥
產品概述
直接作用自力式壓力調節閥(簡稱調壓間)是一種無需外來能源而利用被控介責本身壓力變化來推動執行機構，達到自動調節和穩定壓力的作用。可在無電，無氣場合下工作。 該閥是一種理想的節能型產品，它廣泛應用于蒸汽的保壓與穩定，也話用于非腐蝕性氣體，低粘度液體介質減壓穩壓(閥后)或泄壓穩壓(閥前)的自動控制。 調壓閥廣泛應用于化工、石油、冶金、電力、輕紡等工業部門中的自動控制。
工作原理

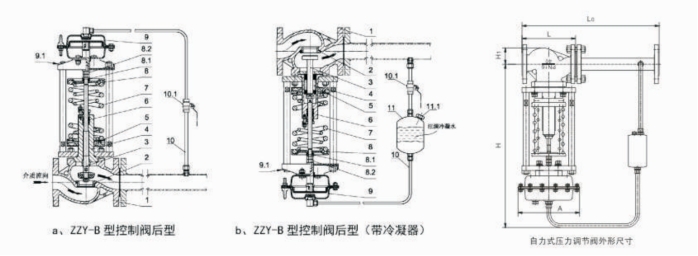

用于控制閥后的壓力調節閥，閥門初始位置在閥芯開啟位置，介質由箭頭方向進入閥體，經閥芯、閥座節流后輸出，閥后介質經接管引入執行機構，如閥后壓力升高，作用于執行機構膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開啟度減小，直到閥后壓力下降到設定值為止。同理，如閥后壓力低于壓力設定值，作用于執行機構膜片上的力減小，在彈等彈力作用下，彈等帶動閥芯，使閥門開啟度增大，直到閥后壓力上升到設定值為止。
技術參數及性能
公稱通經 | DN.20.25 . 32 . 40 . 50 . 65 . 80 . 100 . 125 . 150 . 200 . 250 . 300mm | |
閥體形式 | 單座（P）、雙座（N）、套筒（M） | |
公稱壓力 | 1.6、4.0、6.4MPa | |
法蘭標準 | HG/20592-2009 | |
閥體材料 | 鑄鋼（ZG230-450）、不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 | |
閥芯材料 | 硬密封 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） |
軟密封 | 不銹鋼鑲嵌橡膠圈 | |
閥桿材料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） | |
壓力平衡 | 不銹鋼波紋管 | |
流量特性 | 快開 | |
使用溫度 | -20-80℃、-20-350℃ | |
